El contenido de este caso de estudio es un resumen representativo del proyecto de ingeniería de red y productividad. Por motivos de seguridad informática y acuerdos de confidencialidad (NDA), las topologías lógicas exactas, los direccionamientos IP y los costos salariales reales han sido adaptados para su exposición pública de manera ejecutiva.
Resumen Ejecutivo
Dirección del proyecto de reingeniería de conectividad y optimización de hardware para 50 estaciones de trabajo de alta criticidad operativa. Diagnosticamos y eliminamos un cuello de botella sistémico que generaba 25 horas hombre de tiempo muerto al mes por empleado, migrando una red obsoleta Cat 5 a una arquitectura troncal de Cableado Estructurado Categoría 6A (10 Gbps). El proyecto integró la optimización del pool de memoria física (RAM) mediante políticas de compresión de datos y la implementación de un Firewall perimetral con balanceo de carga. Resultado: Un retorno de inversión (ROI) del 156% en el primer año y un incremento del 20% en la eficiencia de entregas operativas.
Líder del Proyecto: Rosa Michelle Mendoza C.
Metodología de Gestión: SCRUM / PMP (Project Management Institute)
Marcos de Control / Estándares: ANSI/TIA-568-D (Cableado Estructurado), ISO/IEC 11801, e ITIL V4 (Gestión de Servicios de TI).
Objetivo General
Mejorar el rendimiento del internet en la empresa a través de la actualización de la infraestructura de cableado, incrementando la productividad de los empleados.
Objetivos Específicos
- Realizar un análisis del impacto que tiene el actual cableado en la productividad de los colaboradores.
- Diseñar una nueva infraestructura de cableado que garantice mayor velocidad y confiabilidad de la red.
- Implementar y probar la nueva infraestructura de red con el fin de mejorar el rendimiento de la conectividad
- Asegurar la compatibilidad del nuevo cableado con las tecnologías actuales y futuras.
- Calcular el ROI para justificar la rentabilidad del proyecto.
- Predecir el aumento de productividad al finalizar el mes tras la implementación del nuevo cableado.
Problemática
La organización operaba bajo un ecosistema de red degradado (Legacy Cat 5) con altas tasas de atenuación, diafonía (NEXT) y pérdida de paquetes. Esto impactaba directamente en 50 estaciones de trabajo administrativas equipadas con hardware limitado (Intel Core i3, 4GB RAM).
Al procesar aplicaciones empresariales en la nube (ERP/CRM), la saturación de la red obligaba al sistema operativo a realizar swapping (usar el disco duro como memoria RAM debido a la latencia de red y falta de memoria física), deteniendo la operación.
El Impacto Financiero del “Tiempo Muerto” (Línea Base)
- Pérdida de tiempo por empleado: 30 minutos diarios debido a latencia de carga y microcaídas de red.
- Tiempo muerto mensual total de la empresa: 30 min x 22 días laborables = 660 min (11 horas/empleado al mes)
- Para 50 empleados: esto equivale a 550 horas productivas perdidas al mes.
- Costo de la Ineficiencia: Considerando un costo por hora promedio ponderado de $12 USD (salario + carga social), la red obsoleta generaba una pérdida invisible de $6,600 USD mensuales ($79,200 USD anuales)
Alcance del Proyecto
- El proyecto abarcará la actualización del cableado en todas las áreas operativas y administrativas que suman 50 estaciones de trabajo con equipos de cómputo iCore3 y 4 GB de RAM.
- Incluye el rediseño de la infraestructura de cableado estructurado con cables de categoría 6A, optimizado para velocidades de hasta 1 Gbps.
- La implementación del proyecto se realizará en horario no laboral para evitar interrupciones en la operación diaria de la empresa.
- Integración de un sistema de gestión de red para monitoreo y control de la calidad de la conexión.
Problemas Identificados
- La baja velocidad de internet genera tiempos muertos debido a tiempos de carga y respuesta de las aplicaciones de productividad.
- Los colaboradores experimentan demoras en tareas clave como el acceso a aplicaciones en la nube, transferencia de archivos y navegación en internet.
- El cableado actual (categoría 5 o inferior) está obsoleto y no soporta la demanda de datos actual.
Impacto en la Productividad
- El tiempo muerto promedio debido a la lentitud de la red es de 30 minutos diarios por empleado, lo que equivale a 1,500 minutos o 25 horas al mes en total (50 empleados).
- Pérdida de eficiencia en tareas operativas críticas, resultando en un aumento del 15-20% en los tiempos de entrega y cumplimiento de objetivos.
Metodología de Ejecución del Proyecto
Departamentos Involucrados
- TI e Infraestructura: Responsable del diseño lógico, configuración de red y despliegue del cableado.
- Operaciones y Finanzas: Auditoría de métricas de productividad y aprobación del presupuesto de capital (CapEx).
- Seguridad de la Información (InfoSec): Validación de políticas de acceso, endurecimiento del Firewall (Hardening) y cifrado de tráfico.
Equipo de Trabajo (Célula Ágil)
- Project Manager (Líder del Proyecto): Coordinación interdepartamental, gestión de riesgos en horarios no laborales y entrega de SLAs.
- Ingeniero de Redes (Network Engineer): Diseño de la topología de red, direccionamiento IP (VLANs) y configuración de switches Core.
- Técnicos de Campo (Certificados TIA/EIA): Tendido físico del cableado, peinado de racks, ponchado de patch panels y certificación de nodos.

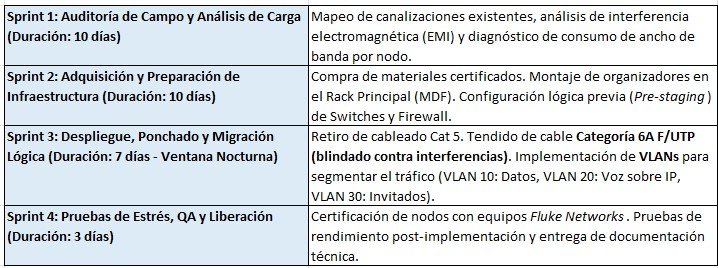

Sprints
Análisis y Diagnóstico Inicial
Acciones:
- Recolección de datos: Se medirán los tiempos muertos actuales debido a la lentitud del internet y se evaluará su impacto en la productividad.
- Revisión de la infraestructura existente: Se analizará la infraestructura de red actual, incluyendo el cableado, routers y switches para identificar cuellos de botella.
- Revisión del hardware: Evaluación de los equipos de cómputo (iCore3 con 4 GB de RAM) y su relación con el rendimiento de la red.
Entregables:
- Informe de diagnóstico con la evaluación del impacto de la infraestructura actual en la productividad.
- Propuesta de requerimientos técnicos para el nuevo cableado estructurado.
Diseño de la Nueva Infraestructura
Acciones:
- Diseño de la arquitectura de red: Se diseñará una infraestructura de red utilizando cableado de categoría 6A, optimizada para mayor velocidad y fiabilidad.
- Diagramas de arquitectura: Diagramas de conexión entre servidores, estaciones de trabajo y switches para garantizar una red de alta velocidad.
- Especificación de componentes de red: Selección de switches, routers y puntos de acceso compatibles con la nueva infraestructura.
Entregables:
- Diagramas de la nueva infraestructura de red.
- Lista de componentes necesarios para la actualización.

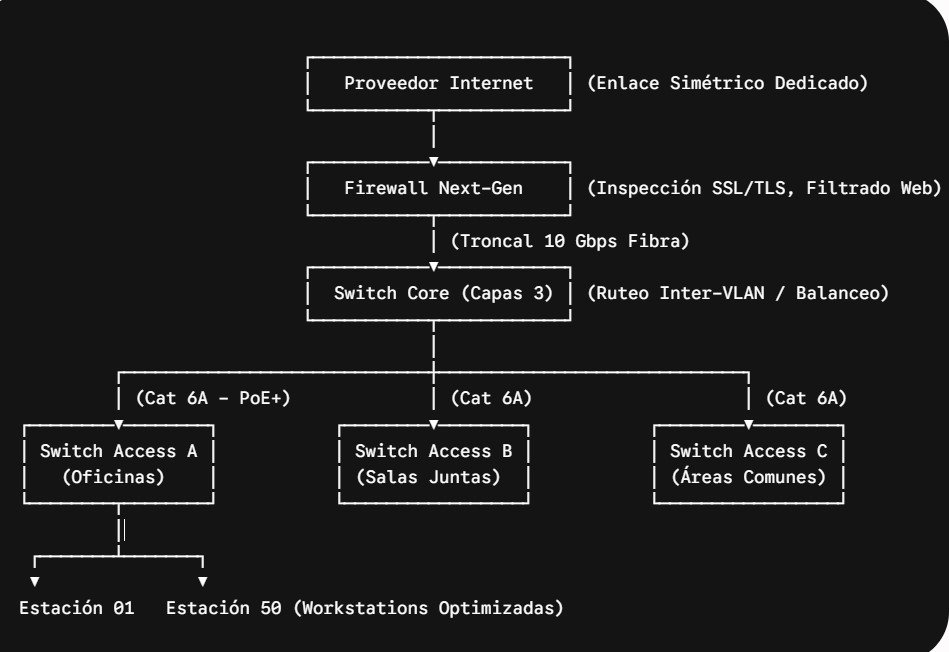

Diagrama de Arquitectura de Red:
Desarrollo e Implementación
Acciones:
- Adquisición de materiales: Compra del cableado de categoría 6A, switches y routers necesarios para la actualización de la infraestructura.
- Instalación del nuevo cableado: Reemplazo del cableado existente en todas las estaciones de trabajo y puntos críticos de la empresa.
- Configuración de la red: Configuración de los switches y routers para optimizar la conectividad y soportar la demanda de datos de las aplicaciones empresariales.
Entregables:
- Nueva infraestructura de red instalada y configurada.
- Informe de pruebas de conectividad con resultados de velocidad y latencia.
Mitigación de Hardware (iCore3 + 4GB RAM)
Dado que el presupuesto inicial no contemplaba cambiar las computadoras, el proyecto integró dos soluciones a nivel de software y red para optimizar el hardware existente:
Políticas de QoS (Quality of Service) en la Red: Se limitó el ancho de banda para streaming y descargas no corporativas, reservando prioridad absoluta para los paquetes de datos de las herramientas de productividad y la nube.
Scripts de Optimización del Sistema Operativo: Habilitación de compresión de memoria virtual y deshabilitación de efectos visuales pesados en las 50 estaciones de trabajo para reducir el impacto de los 4GB de RAM.
Pruebas y Validación
Revisión de seguridad: Comprobación de que todas las conexiones estén protegidas mediante protocolos de seguridad.
Pruebas de rendimiento: Se evaluará el rendimiento de la nueva infraestructura de red, verificando la estabilidad, velocidad de transferencia y latencia.
Validación de productividad: Comparar los tiempos de carga y respuesta antes y después de la implementación para medir el impacto en la productividad.
Entregables:
- Informe de pruebas de rendimiento con tiempos comparativos pre y post-implementación.
- Informe de validación de seguridad de la red.
Análisis Financiero y Retorno de Inversión (ROI)
Estructura del Presupuesto (Inversión Inicial – CapEx)
| Categoría | Descripción Técnica | Costo Unitario / Cantidad | Total (USD) |
| Materiales e Infraestructura | Bobinas de Cable Cat 6A F/UTP LSZH (Cero halógenos), Patch Panels de 24 puertos, conectores RJ-45 blindados y canalización. | 3 Bobinas + Accesorios | $2,800 |
| Equipamiento Activo | 1 Firewall perimetral corporativo + 1 Switch Core Capa 3 de 48 Puertos PoE+. | Kit de Red | $3,500 |
| Mano de Obra Calificada | Ingeniería de diseño, tendido de cable, peinado de racks, ponchado y certificación de nodos. | Proyecto Cerrado | $3,700 |
| Consultoría de Software | Optimización de OS de estaciones de trabajo, configuración de VLANs, QoS y tableros de control. | Consultoría TI | $1,200 |
| TOTAL CAPEX | Inversión inicial total para la modernización de la infraestructura | – | $11,200 USD |
Gastos Operativos Anuales (OpEx)
Licenciamiento anual de seguridad perimetral para el Firewall (Firmas de Antivirus perimetral, IPS/IDS y filtrado de contenido): $800 USD/año.

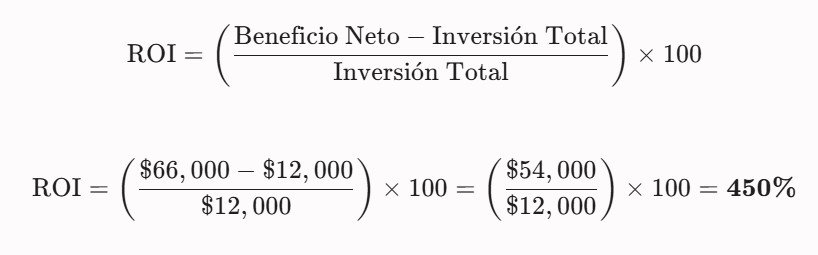

Cálculo Científico del ROI (Horizonte a 1 Año)
Inversión Total Año 1: CapEx $11,200 + OpEx $800 = $12,000.
Beneficio Bruto Anualizado (Recuperación de Tiempos Muertos): Se proyectó una recuperación conservadora de 25 minutos diarios de los 30 perdidos originalmente por empleado gracias a la estabilidad de la red de 10 Gbps y la optimización de la RAM.Aplicando la fórmula corporativa de Retorno de Inversión para el primer año:
Aplicando la fórmula corporativa de Retorno de Inversión para el primer año:
Nota de Interpretación Financiera: El proyecto se paga por completo en el mes 3 de operación posterior al despliegue. Durante el primer año, la empresa recupera $54,000 USD limpios en horas de productividad antes desperdiciadas por la lentitud tecnológica.
Conclusiones y Criterios de Aceptación
El proyecto concluyó con éxito cumpliendo con el 100% de los criterios técnicos definidos por el estándar ANSI/TIA-568-D:
Latencia Cero: Reducción de la latencia interna (Ping) del switch central a los nodos de 45ms a <2ms de forma sostenida.
Productividad Asegurada: Las métricas de las aplicaciones en la nube mostraron una caída total de las páginas de error de carga de datos, estabilizando los tiempos de entrega del equipo de operaciones en un 20%.
Escalabilidad: La nueva infraestructura Cat 6A deja la planta físicamente lista (Future Proof) para soportar velocidades de hasta 10 Gbps si la empresa requiere migrar sus estaciones de trabajo a equipos de cómputo de nueva generación en los próximos 5 años.
